拖链的运行方式

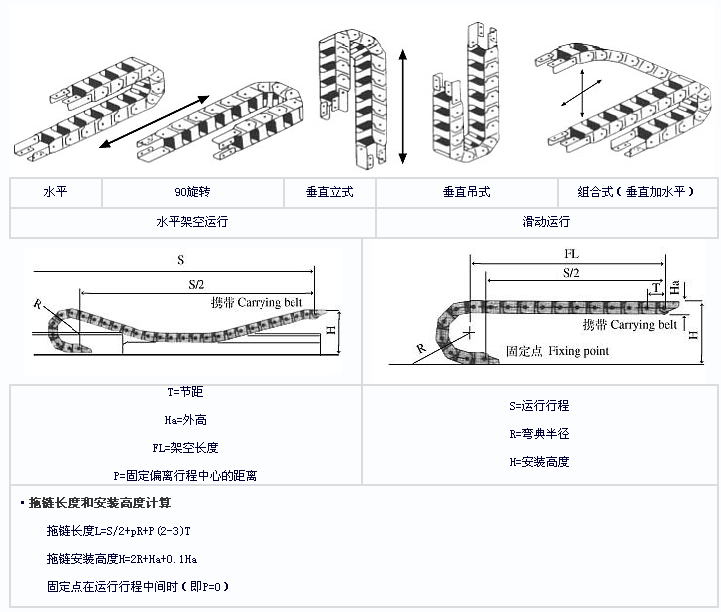

一：拖链水平方向的运动（也包括拖链水平方向的叠加运动），此种拖链的运行方式超过拖链承载长度是要加支撑轮来辅助拖链的运行。以保证拖链的使用寿命。水平方向运行的拖链弯曲半径要根据障碍物和机器的实际情况进行合理的选择。

二：拖链垂直方向的运动（也包括拖链垂直方向的叠加运动），此种运行方式的拖链一般不需要加支撑轮，对拖链弯曲半径的要求也要根据拖链的实际运行环境进行拖链弯曲半径的合理选择。

三：拖链水平方向和垂直方向的合力运动，此种运行方式的拖链一般也不用加支撑轮，对拖链弯曲半径的要求也不是很大。

T=节距
Ha=外高
FL=架空长度
P=固定偏离行程中心的距离

S=运行行程
R=弯典半径
H=安装高度

拖链的安装方法

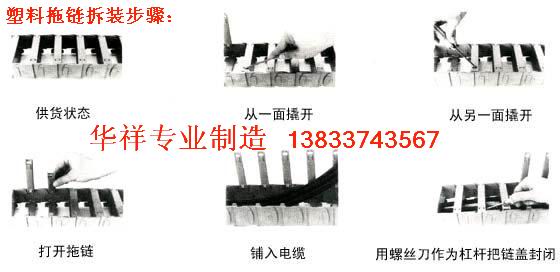

◇使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖扳，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端和活动端均应去张力装置加以固定． ◇在长距离滑动使用时，建议使用导向槽。导向槽的使用和安装请咨询我公司的人员。

拖链长度和安装高度计算

拖链长度L=S/2+pR+P(2-3)T
拖链安装高度H=2R+Ha+0.1Ha

固定点在运行行程中间时（即P=0）

注：滑运运行拖链的长度和安装高度请来电咨询 手机13833743567
