柔性波纹风琴式导轨防护罩是为机床、机械仪器设备等精密部位进行防护而设计的。具有防尘、防切屑、防冷却液的作用，主要用于水平，垂直或交叉的防护上，结构美观，运用灵巧。
|

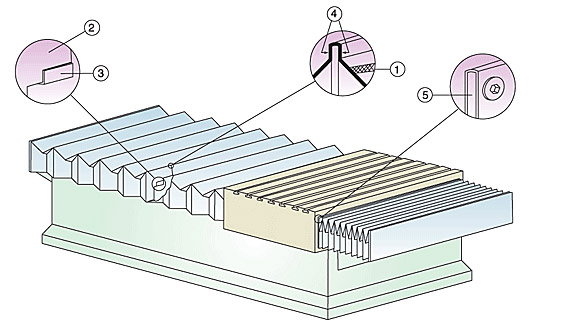

柔性波纹风琴式防护罩
|
|
|
P.A.= 打开长度 B = 外侧宽度
P.C.= 闭合长度 a=外侧高度
行程 ＝打开长度 -闭合长度 x=折叠高度
计算闭合长度的公式
|
|
AP ＝一折的开度 =(x·2)-8
SM ＝纤维厚度*
SS ＝加强板厚*
SF ＝法兰厚度*
NP ＝褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)
|
|
|
例如 :
数据:折叠高度=15mm
打开长度=1000mm
opening of 1 fold = ( 15×2 )-8 =22
一褶的开度＝1000/22+2 = 48
闭合长度=(0.25*×8+1*)×48+( 2***×2 )
闭合长度=3×48+4=148
闭合长度 =148mm
我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米．
|
|
本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。
|
|

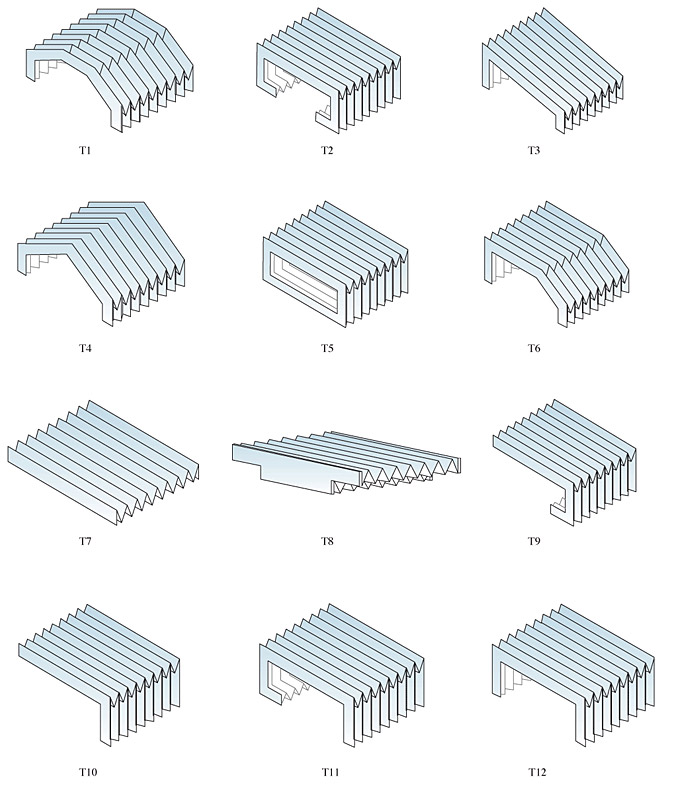

以下是多用型护罩．他们可以应用在机器工具上，幸亏了他们能变化多端的形状和占用有限的空间供设计选用。
|
|

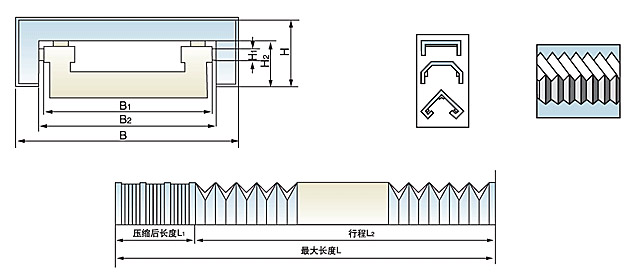

代号
|
名称
|
数据
|
备注
|
护罩结构材料
|
|
L
|
拉伸后长度
|
|
|
面料
|
尼龙革或三防布
|
|
L1
|
压缩后长度
|
|
|
支撑
|
PVC 片材(每格一片)
|
|
L2
|
行程长度
|
|
|
连接板
|
树脂板、铁板
|
|
B
|
防护罩总宽
|
|
|
滑轮
|
铜或尼龙轴承
|
|
B1
|
导轨宽度
|
|
|
|
-
|
|
B2
|
护罩内部宽度
|
|
|
配套机床型号
|
-
|
|
H
|
护罩总高度
|
|
|
订货单位
|
-
|
|
H1
|
导轨高度
|
|
|
联系人
|
-
|
|
H2
|
护罩内部高度
|
|
|
联系电话
|
-
|
|
注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。
2 如用户对护罩型式有特殊要求．我公司可与用户协商设计，满足要求。
3 每种防护罩填写一张。如样本不够，可复印填写。
|
|
|

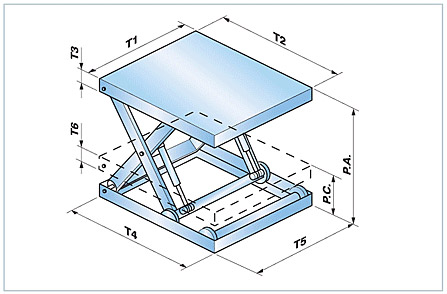

升降平台的资料
|
|
|
平台的尺寸
上侧
T1 ＝台宽
T2 ＝台长
T3 ＝框架的高度
下侧
T4 ＝台宽
T5 ＝台长
T6 ＝框架的高度
打开
P.A. ＝打开长度
闭合
PC.＝闭合长度
|
|
波纹防护罩的特性
|
|
|
|
X
|
AP
|
|
材料
|
颜色r
|
相关代码
|
|
38
|
55
|
10
|
PVC/PU
PVC/PU
|
黄/黑
黑
|
DM -PU -G
DM -PU -N
|
|
67
|
100
|
10
|
PVC PVC
|
黄/ 黑
黑
|
DM - PU -G
DM -PU -N
|
|
89
|
125
|
10
|
PVC
|
黄/黑
|
DM -PU -G
|
|
|
|
升降平台的防护罩
|
|
|

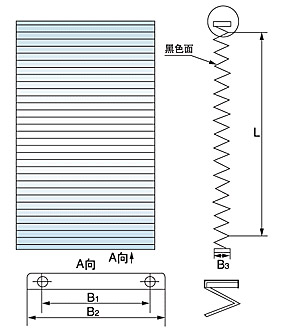

风琴式防尘折布
|
|
|
|
防尘折布按用户要求制作
|
|
防尘折布参数
|
|
代号
|
名称
|
数据
|
面料尼龙革
|
|
B1
|
孔距
|
|
连接树脂
|
|
B2
|
宽度
|
|
|
|
B3
|
折高
|
|
-
|
|
L
|
伸长
|
|
-
|
|
|
波纹防护罩该产品：防尘、防水、防油、耐腐蚀、抗老化、直径大小可与按照要求制作、护罩一般比值：10：1。
材质说明：防水布、防火布、耐高温、阻燃布、塑胶布、尼龙复合布、石棉布、橡胶布、尼龙革、人造革、三防布、五防布、增强尼龙布等，客户订货时需要对使用环境来选择材质，
(1). 防护罩完全防漏可任意弯曲伸缩管的直径和长度不受限制均可按客户要求制
(2) 连接方式:一两端颈口卡箍连接,二两端法兰用螺丝连接,三一端颈口卡箍连接一端法兰螺丝连接
(3)材料布内衬钢丝, 三防布内衬钢丝,塑胶布内衬钢丝,石棉布内衬钢丝耐高温布内衬钢丝,阻燃布内衬钢丝,防火布内衬钢丝,防油防水布内衬钢丝。
(4) 定货要求:客户必须提供一.拉伸后的长度 二.收缩后的厚度 三.保护件的直径 四.护罩的外径要求连接方式五.使用环境及材料要求
(5). 技术说明一般护罩拉伸后的长度与收缩后的厚度比值为一米比十厘米也可按客户要求加工制作比值更大或更小的伸缩护套产品。
分开式防护罩(拉链式)、采用缝纫设备制作成型。性能：拉链式防护罩给机床厂家解决了不用拆卸设备的麻烦，拉链式防护罩，中间有一条长长的拉链，拉开以后直接套在油缸上，在拉上拉链这样就可以使用了，客户订货时需要对使用环境来选择材质。
伸缩式波纹防护罩
★ 该产品的外部为三防布和耐油橡胶做成，没有沙眼。
★ 可防尘、防水、防油、防乳剂和化学药品，
★ 外部面料是三防布，内有坚硬的钢丝圈支撑、能在高温110℃、低温-40℃之间正常工作。
★ 如需直径和长度，由用户指定。本产品使用范围为120mt/分。
|
|
|
|
|
|
|
|
代号
|
名称
|
数据
|
备注
|
代号
|
名称
|
数据
|
备注
|
|
Lmax
|
拉伸后长度
|
|
|
D
|
外圈直径
|
|
橡胶
|
|
Lmin
|
收缩后长度
|
|
|
D1
|
内圈直径
|
|
按用户要求
|
|
L1
|
下部连接长度
|
|
|
d
|
连接处外径
|
|
|
|
L2
|
上部连接长度
|
|
|
d1
|
连接处内径
|
|
|
说明：
1. 材料：橡胶布、尼龙革、人造革、三防布、五防布、增强尼龙布等。
2. 衬料：PVC衬套、钢丝圈。
3. 用户如需定购，请将需要的数据填入表中，每种填一张。我厂即可按要求制做。
4.本产品有固定和分开两种形式。
|
|
|
|
圆筒式橡胶丝杠护罩参数表
|
|
d内领口
|
d1另一端领口
|
D外径
|
D1内腔
|
收缩
|
拉伸
|
|
8
|
14
|
29
|
14
|
150
|
55
|
|
9
|
12
|
12
|
8
|
11
|
17
|
|
10
|
12
|
20
|
12
|
10
|
50
|
|
16
|
38
|
44
|
塔形
|
|
60
|
|
16
|
42
|
62
|
塔形
|
|
80
|
|
35
|
58
|
74
|
塔形
|
|
100
|
|
14
|
14
|
30
|
18
|
40
|
200
|
|
16
|
32
|
40
|
22
|
30
|
200
|
|
18
|
18
|
32
|
18
|
25
|
160
|
|
25
|
25
|
52
|
30
|
35
|
140
|
|
25
|
25
|
52
|
30
|
25
|
100
|
|
25
|
25
|
54
|
25
|
140
|
820
|
|
25
|
35
|
70
|
35
|
40
|
280
|
|
25
|
40
|
62
|
45
|
90
|
400
|
|
25
|
45
|
75
|
50
|
80
|
500
|
|
28
|
46
|
78
|
46
|
40
|
210
|
|
30
|
30
|
45
|
30
|
150
|
600
|
|
30
|
30
|
45
|
30
|
60
|
300
|
|
40
|
32
|
50
|
32
|
15
|
60
|
|
40
|
40
|
60
|
40
|
260
|
850
|
|
45
|
45
|
65
|
45
|
55
|
250
|
|
45
|
66
|
90
|
66
|
20
|
110
|
|
50
|
60
|
80
|
60
|
60
|
350
|
|
55
|
58
|
82
|
58
|
100
|
450
|
|
60
|
60
|
80
|
60
|
60
|
330
|
|
60
|
60
|
70
|
50
|
60
|
320
|
|
60
|
85
|
120
|
85
|
20
|
140
|
|
70
|
70
|
130
|
70
|
90
|
500
|
|
70
|
75
|
130
|
75
|
150
|
600
|
|
75
|
85
|
130
|
85
|
60
|
350
|
|
75
|
90
|
100
|
55
|
80
|
380
|
|
80
|
158
|
160
|
158
|
45
|
450
|
|
110
|
135
|
145
|
110
|
70
|
320
|
|
130
|
176
|
180
|
130
|
100
|
1000
|
|
140
|
186
|
190
|
140
|
30
|
280
|
|
155
|
155
|
165
|
120
|
60
|
500
|
|
155
|
195
|
200
|
160
|
90
|
450
|
|
160
|
204
|
240
|
220
|
60
|
400
|
|
165
|
165
|
170
|
120
|
60
|
600
|
|
170
|
195
|
195
|
145
|
45
|
185
|
|
200
|
230
|
242
|
190
|
85
|
460
|
|
200
|
215
|
290
|
240
|
60
|
350
|
|
