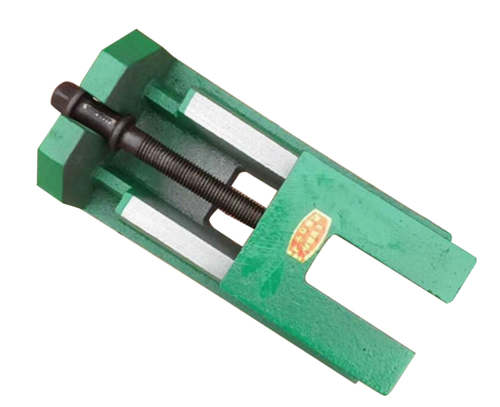

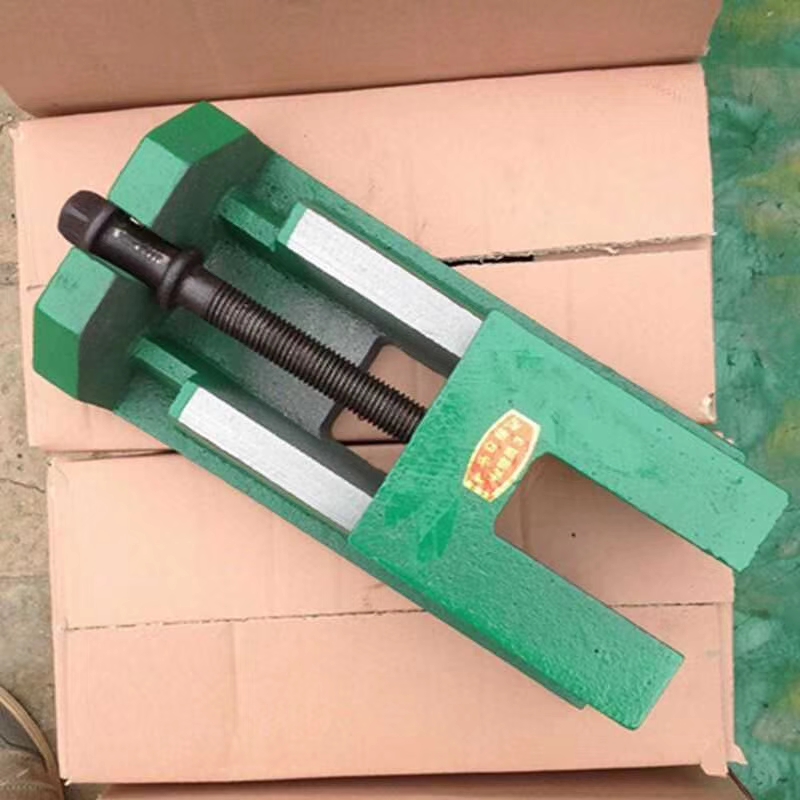

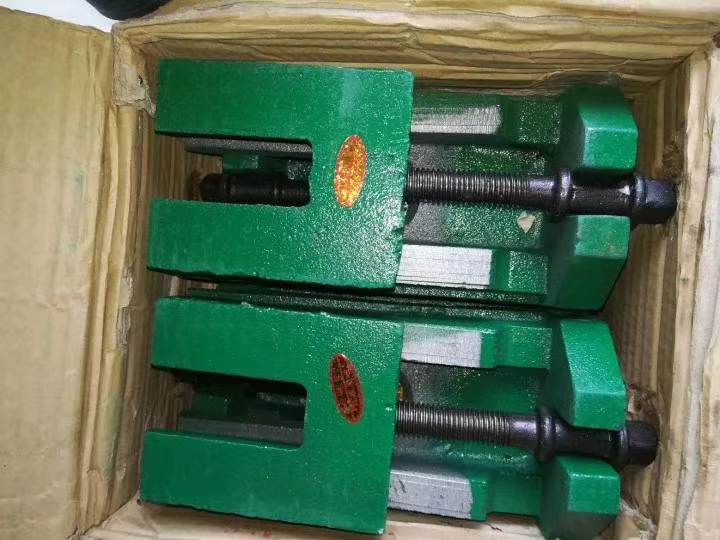

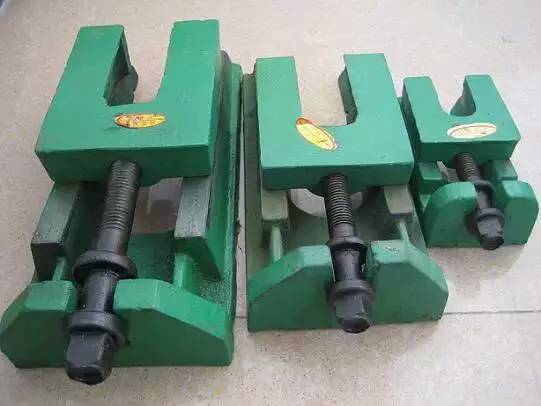

S78-7调整垫铁

名称:S78-7调整垫铁

详细信息

我公司生产的S83调整垫铁使用方法如下:将垫铁放置机床地脚孔下,并将每个垫铁均受力后再调整机床水平,*后旋紧螺丝母。注:可调整高度为10-18mm,产品规格齐全。垫铁规格:长、宽、高从1108040-42015080,特殊规格可以按用户图纸加工定做。单件承载力:2000公斤-18000公斤。

可调垫铁

规格

螺纹

单件*大承载力( kg )

S83-1

135 × 60 × 50

M14

600

S83-2

165 × 80 × 60

M16

1000

S83-3

180 × 90 × 50

M16

1200

S83-4

200 × 100 × 65

M16

2500

S83-5

200 × 100 × 80

M16、M18

3000

S83-6

220 × 120 × 70

M16、M20

3200

S83-7

240 × 130 × 70

M18、M20

3500

S83-8

260 × 140 × 70

M18、M20

4500

S83-9

280 × 150 × 80

M20、M24

5000

S83-10

300 × 140 × 80

M20、M24

5500

S83-11

300 × 150 × 80

M24

6000

S83-12

350 × 160 × 100

M24

6500

S83-13

350 × 200 × 110

M24

7500

S83-14

400 × 200 × 120

M30

8000

S83-15

420 × 220 × 110

M30

8500

S83-16

450 × 250 × 110

M30

9500


规格(mm) 螺栓
(mm)
重量
(kg)
载荷
(kg)
135×80×45 M14 1.6 600
150×70×40 M14 1.5 600
160×80×50 M16 2 1000
160×80×50 M14 1.5 600
160×80×50 M16 2.6 1200
180×90×50 M16 2.3 1200
180×90×50 M16 2 800
200×100×55 M16 2.5 1100
200×100×55 M16 3 1500
200×100×55 M16 3.3 2000
200×100×65 M16 4.2 2500
200×100×70 M16 6.4 3500
200×100×80 M18 6.2 3500
200×100×80 M16 4.9 3000
200×100×100 M18 7 3000
220×110×55 M16 3.2 2000
220×110×60 M16 4 2500
220×150×80反 M20 10 3000
240×120×70 M18 3.7 2800
240×120×70 M18 4.9 3200
240×120×70 M18 4.2 3000
240×120×70 M18 7.2 4000
240×120×70 M20 6.2 3500
250×140×110 M20 13

5000

250×145×75 M18 8.5 4500
250×140×85 M20

13

5000
250×150×110 M24 20 6000
下芯250×160×65 M20 11 5000
260×130×70 M18 5 3300
260×130×70 M18 6.2 3500
260×140×150 M20 19 7500
280×130×70 M18 6.3 3600
280×130×70 M18 7.2 4000
280×140×100 M24 13 6500
280×160×80 M24 11.5 5000
280×160×80 M24 10 5000
下芯290×120×80 M20 12 5000
300×130×75 M20 6.5 3500
300×130×70 M18 6 3200
300×140×80 M20 7.3 4000
300×140×80 M20 8.6 5000
300×150×80 M24 10.5 5500
300×150×100 M24 12 6000
300×150×125 M24 15 6200
300×180×120 M30 20 6500
300×200×100 M24 21 7500
下芯320×160×100 M24 18 7000
350×160×100 M24 17.5 6500
350×180×110 M24 18.5 7500
350×180×120 M24 27 10000
350×200×120 M24 25 8000
400×200×120 M30 29 8500
400×200×150 M30 32 8700
420×220×110 M30 30.5 8700
420×220×110 M30 38 8800
450×250×110 M29 48 15000
