刮板排屑机

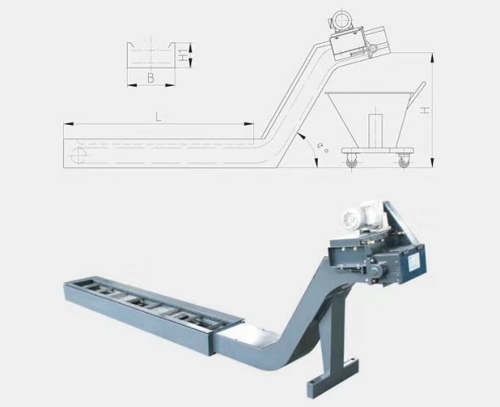

刮板排屑机(提升式)

名称:刮板排屑机(提升式)

详细信息

刮钣式除屑输送机

刮钣式除屑输送机

各式碎屑除送之最佳选择
   1.体积小、效能高:为铜、铝、铸铁等碎屑除送之最适合机型。
   2.刮钣宽度多元化,提供了绝佳的搭配弹性及有效的应用。
   3.坚固的刮钣组合,强度高、配合精准、动作稳定安静。
   4.扭力限制设定,有效降低操作不当所造成之损害。

刮板式(磁刮板式)排屑装置


 刮板式排屑机主要用于干式或湿式加工中长度不超过150mm非团状、细小碎屑的分离和清除,适合于各种不同切屑材质。磁刮板式排屑机则主要适用于采用湿式加工的短碎状钢屑、铸铁屑的输送。

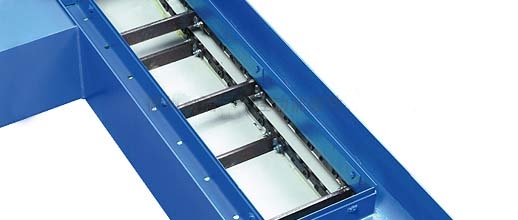

刮板式排屑装置采用减速电机驱动,由链条带动刮屑板将沉淀在排屑机的底板上的切屑刮出至集屑车内。本装置工作可靠、性能稳定、定量排屑、无噪音、寿命长。
    磁刮板式排屑装置是在刮板式排屑装置的基础上在排屑机的底板上设有永磁式磁场,切屑先吸附在底板上再有刮屑板强行刮出。在湿式加工中,磁刮板式排屑机是替代永磁式排屑机的首选机型。

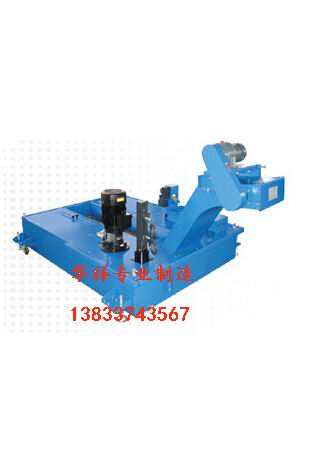

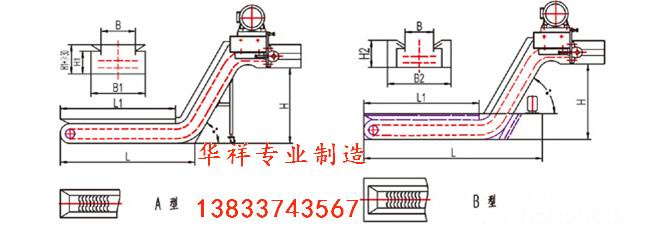

    产品的结构形式分A、B两种。 其中A型为排屑单机,B型为带水箱的排屑机,其结构为内封闭,可置于油箱或冷却液箱中。

主要技术参数
型 号
工作宽度
B
B1
B2
H(m)
H1
H2/L1
L(m)
α
排屑量
kg/min
电机功率
kw
冷却泵
L/min
ZLGB180A
ZLGB180B
180
>280
0~2


0.6~5


30°

45°
60°
20
0.2~0.4

25


50


100


200


300


400

ZLGB210A
ZLGB210B
210
>310
0~3
0.6~10
30
0.2~0.75
ZLGB270A
ZLGB270B
270
>370
0~5
0.6~30
40
0.2~1.5
ZLGB320A
ZLGB320B
320
>420
0~5
50
ZLGB360A
ZLGB360B
360
>460
0~10
60
ZLGB460A
ZLGB460B
460
>560
0~10
80
ZLGB560A
ZLGB560B
560
>660
0~10
100
注:1.可根据客户所需尺寸设计制造 2.订货时请注明电机方向 3.磁刮板H1+20mm? 4.链接节距:19.05mm、25.40mm



刮板排屑机
详细资料:
■ 适用于长度在50mm以下的金属断屑、碎屑以及其它细小的金属切屑和非金属颗粒的输送
■配有扭矩限制机构以及接近开关报警系统
■各部位的外形尺寸、冷却液箱可根据切削机床的不同而设计制造
  ■可与其它形式的排屑机、过滤机组合使用,达到主机的不同要求
■另外,采用在机器底板上安装上磁性材料,对于导磁细小切屑、磨削污泥的输送更理想
