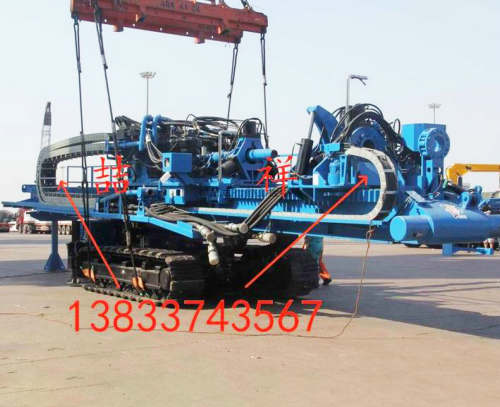

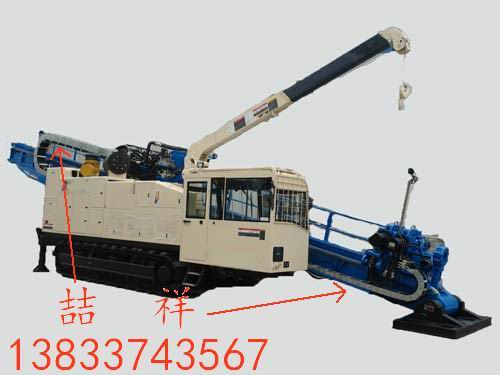

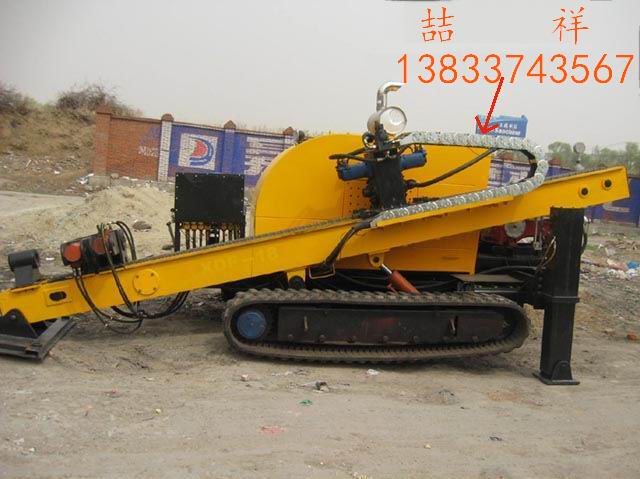

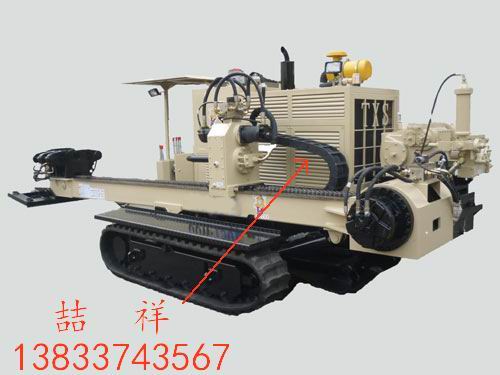

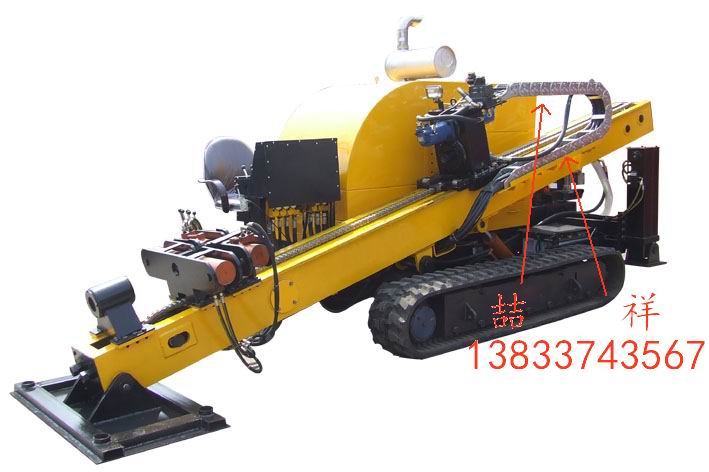

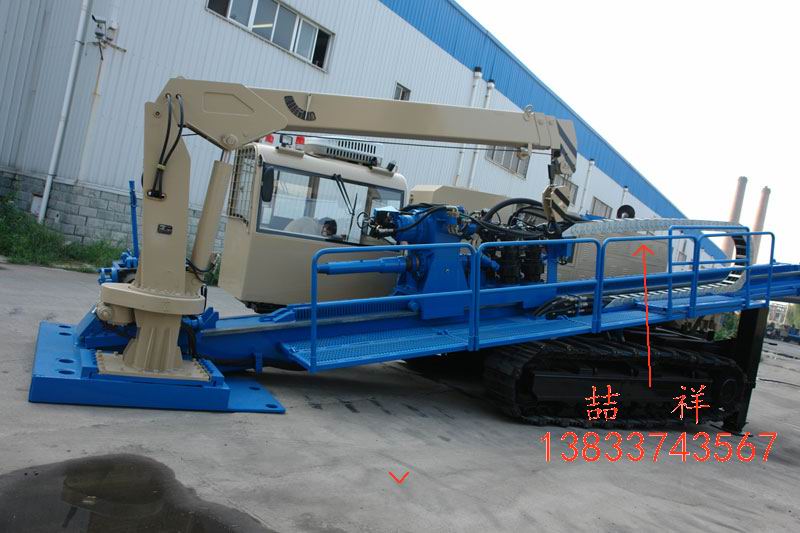

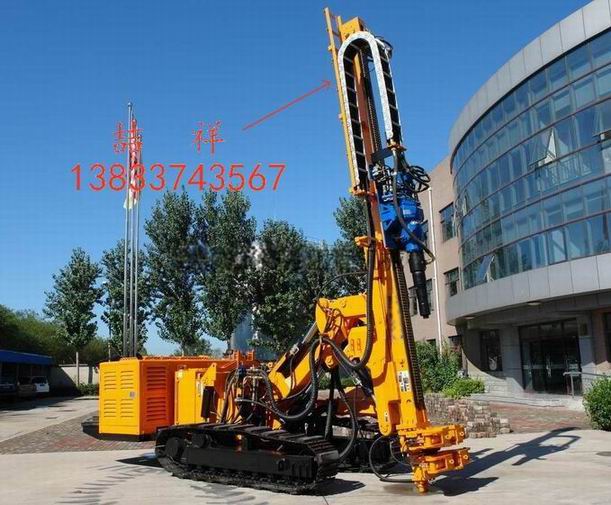

非开挖铺管钻机拖链

名称：非开挖铺管钻机拖链

详细信息

TL 钢制拖链：
TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便、使用可靠、易拆卸、本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲灵活，阻力变小，降低了噪音，从而可保证长时间使用不变形，不下垂。
本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

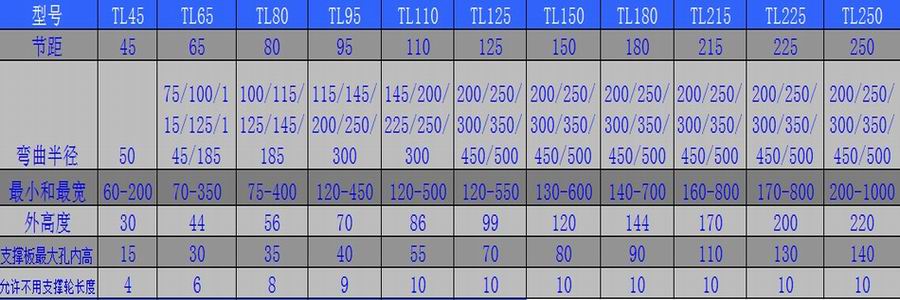

TL型钢制拖链主要参数：

参数 型号
TL45
TL65
TL95
TL125
TL180
TL225
节距 t
45
65
95
125
180
225
弯曲半径 R
50
75 90 115 125 145 185
115 145 200 250 300
200 250 300 350 470 500 575 700 750
250 300 350 450 490 600 650
350 400 600 750
拖链*小宽度 Bmix
30
70
120
120
200
250
拖链*大宽度 Bmax
250
350
450
550
650
100
拖链长度 L
由用户按需要自定
支撑板*大孔径 D1
20
30
50
75
110
150
矩形孔 Dmax
16
26
46
72
-
-


TL型钢制拖链:支撑板（按用户要求规格生产）1

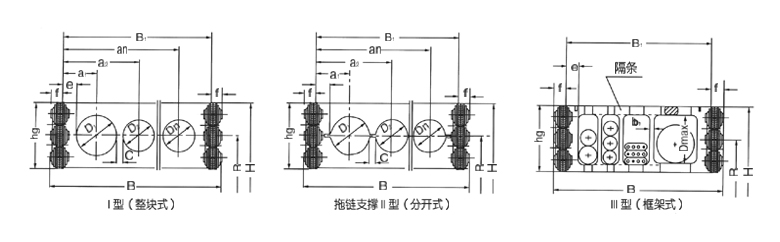

支撑板参数：
型号
TL45
TL65
TL95
TL125
TL180
TL225
支撑型式
|
| |||||
| || |||
| || |||
||
||
e
8
10
12
12
15
22
f
8
8
10
12
15
15
b1
-
-3
-4
-5
-
-

al ～ an
D1 ～ Dn

按用户需要自定
联结器参数：
型号 参数
hg
D
Cmin
j
k
m
l1
l2
l3
l4
d
h
s
TL45
30
14
4
9.5
13.5
11.5
50
30
3
10
6.5
15
2
TL65
44
26
4
13
17
14
75
45
5
15
7
22
3
TL95
70
46
5
25
30
26
105
65
10
20
9
35
4
TL125
96
72
6
25
30
25
130
80
10
25
11
48
5
TL180
144
120
7
25
35
29
175
115
10
30
13
72
6
TL225
200
-
10
35
45
39
200
140
10
30
18
100
8

拖链的选用
1．支撑板内腔孔径 D1＝d＋≈0.1d（取整数）。其中 d ＝电缆、电缆、液、气软管的外径。
2．根据支撑板内腔*大孔径 Dmax 来确定链板高度 hg 和拖链号TLXX。
3．根据拖链功能要求来确定支撑板型式的拖链的弯曲半径；
⑴当拖链需承载较大管、缆负荷时、应选用高强度支撑板 | 型（整块式）。
⑵当管缆的接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑 || 型。属分开式类型支撑板。
⑶安装管缆的规格品种较多时，可选用支撑板 ||| 型（框架式）。
4．根据安装管缆的数量来决定支撑板宽度 B1, 从而可得拖链宽度 B。
5．拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出。

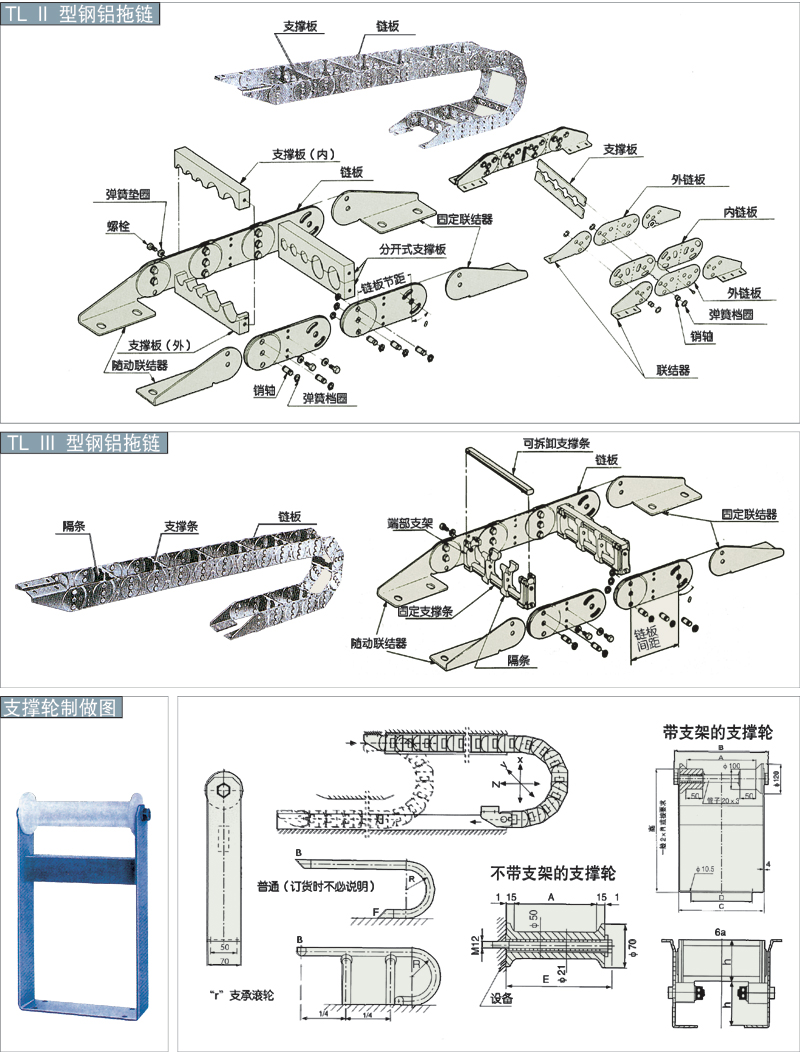

带三条链板的拖链
因为支撑板*大长度有限，在较宽拖链上可以装置一个或多个拖链链板。另外的原因是，可提高较窄的拖链的稳定性，此外也可通过第三条链板将套管与电缆隔开。
注：TLG 型取参数 D， 12， e， TL 型取 f,j,k 。

液压管的弹性状况
要注意,液压管在压力下会伸长或缩短, 因此,应考虑到软管的弹性系数, 特别是在高压及拖链长度较长的情况下, 应引起注意。

订货举例
拖链型号TL125
支撑板|||型
弯曲半径R
支撑板宽度、长度
拖链TL125|||-500×600×6888

TL型钢制拖链:
