塑料拖链&钢铝拖链

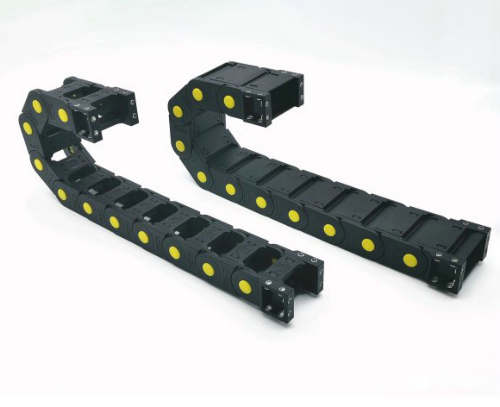

黄扣型尼龙拖链

名称:黄扣型尼龙拖链

详细信息

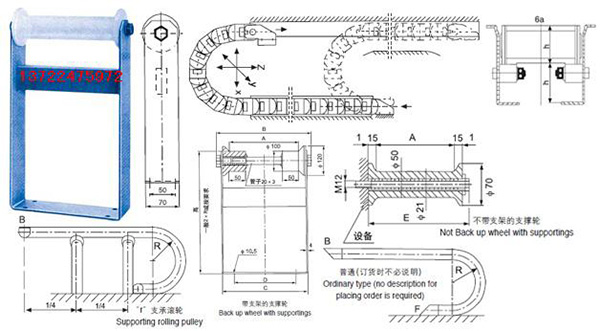

拖链长度和安装高度计算
      拖链长度L=S/2+pR+P(2-3)T拖链安装高度H=2R+Ha+0.1Ha
      固定点在运行行程中间时(即P=0)
      注:滑运运行拖链的长度和安装高度请来电咨询
      拖链选用原则
      ◇内高:选择内置电缆、油管、气管、水管等中*粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为考高度。
      ◇内宽:选择较粗的一些电缆、油管、气管、水管等,其外经之和作为拖链内宽的参考,并留有至少10%的宽度空间。
      ◇弯曲半径:选择内置电缆.油管、气管、水管等中*大的弯曲半径作为对考值并留有10%以上的空间
      拖链内置电缆、油管、水管、气管的放置原则
      ◇应该留有15%的剩余空间,让内置电缆、油管等可以自由活动,在半径方向上对拖链不产生拉力。
      ◇直径差别大的导线应该分开铺设,重量平均分布.必要时可用分隔片分开。
      ◇在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆、气管、油管等较多的时候建议使用分隔片
      拖链的用途与特点
      ◆适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
      ◆拖链每节部能打开,便于安装和维修。运动时噪音低、耐磨、可高速运动。
      ◆拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机,机械手、起重运输设备、自动化仓库等。
