您当前的位置：首页 » 产品展示  » 链板排屑机（提升式）

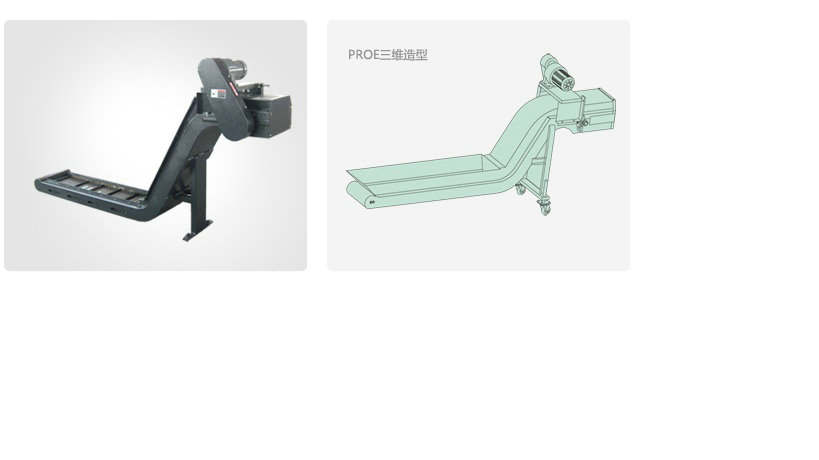

链板排屑机（提升式）

名称：链板排屑机（提升式）

详细信息

本排屑装置是将机械加工过程中切削下来的黑色、有色金属的切屑收集并输送至集屑箱中的机床功能部件。可广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线的切屑输送。输送效率高、输送速度选择范围大。链板结构形式为新型的铰接多球面链板，轻小切屑也不易粘附在链板上。材质选用优质不锈钢板，主要零部件均经耐磨及耐腐蚀处理。工作运转平稳、无噪音，配有机械过载保护及电流过载发讯保护装置，安全可靠，是现代化工业生产中不可缺少的机床辅助设备，亦可做为小型机件的输送装置。


主要技术参数：
型号 B B1 H(m) H1 H2 L1 L(m) α 排屑量 (Kg/min) 电机功率
(kw)

冷却泵流
(L/min)

HRLB250 250 ＞350 0～2.00 100 用户自定 0.60~5.00 0°
30° 45° 60° 		15 0.2~0.4 25 50 100 200 300
HRLB300 300 ＞400 0～3.00 0.60~10.00 20 0.2~0.75
HRLB350 350 ＞450 0～5.00 100、175、205 0.60~30.00 30 0.2~1.5
HRLB400 400 ＞500 40
HRLB450 450 ＞550 0～10.00 175、205 50
HRLB500 500 ＞650 60
HRLB550 550 ＞750 70





<链板排屑器>

■ 可输送50mm以上的长卷切屑，铜、铝及非金属切屑

■ 广泛应用于数控机床、组合机床生产线、加工中心等切削加工机床的切屑输送以及其它非切屑输送

■ 输送效率高，输送速度选择范围大

■ 配有扭矩限制机构以及接近开关报警系统

■ 各部位的外形尺寸、冷却液箱可根据切削机床的不同而设计制造

■ 可与其它形式的排屑机、过滤机组合使用，达到主机的不同要求

★ 体积小、效能高：为铜、铝、铸铁、等碎屑除送之最适合机型。

★ 刮钣宽度多元化，提供了绝佳的搭配弹性及有效的应用。

★ 坚固的刮钣组合，强度高、配合精准、动作稳定安静。

★ 扭力限制设定，有效降低操作不当所造成之损害。



链板式排屑装置


 链板式排屑机主要用于干式或湿式加工中各种卷状、团状、条状、块状切屑的收集与输送，不适合粉末状切屑。本装置工作运行平稳，输送效率高，并配有过载保护装置，安全可靠。可广泛用于数控机床、组合机床、加工中心、专业化机床等流水自动线的切屑运输，并可根据排屑量及切屑的形状选用不同节距的链板。

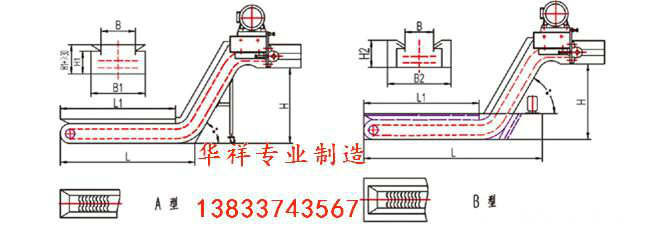

    产品的结构形式分A、B两种。 其中A型为排屑单机，B型为带水箱的排屑机，其结构为内封闭，可置于油箱或冷却液箱中，水箱可做成L型，把水泵及过滤插网安排在排屑机的侧面。


主要技术参数
型 号
工作宽度（B)
B1
B2
H(m）
H1
H2/L1
L(m）
α
排屑量
kg/min
电机功率
kw
冷却泵
L/min
ZLLB120A
ZLLB120B
120
210
>300
0～2
用
户
自
定
0.6～5
0°


30°


45°


60°
15
0.2～0.4
25
50
100
200
300
400
ZLLB150A
ZLLB150B
150
240
>350
0～3
0.6～10
20
0.2～0.75
ZLLB210A
ZLLB210B
210
300
>400
0～5
0.6～30
30
0.2～2.2
ZLLB265A
ZLLB265B
265
355
>460
0～5
40
ZLLB320A
ZLLB320B
320
410
>500
0～10
50
ZLLB400A
ZLLB400B
400
490
>600
0～10
60
ZLLB500A
ZLLB500B
500
590
>700
0～10
70

注：1.可根据客户所需尺寸设计制造 2.订货时请注明电机方向 3.链条节距：31.75mm、50.80mm、101.60mm
