TLG 钢铝拖链 TLA,TLE

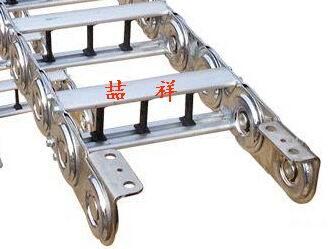

名称：TLG钢拖链
详细信息
| TLG型钢制拖链型号 121/221/321/521/621 |
SLE型

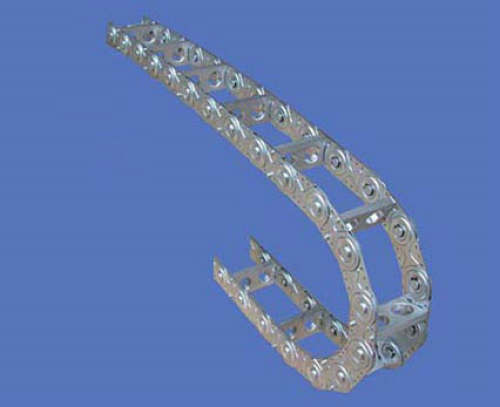

SLE型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-60MM，链板高度为35-150MM，可任意选用。
链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过 300MM，拖链的长度超4M时出于稳定性原因，应考虑选择加大一号规格的拖链。
□ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的的10倍。弯曲半径可根据所给表格选择50-600MM，行程小的可相应选择较小的半径。
SLE型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴 获得改变弯曲半径。
拖链的支撑板的宽度为150MM至600MM，孔与孔之间的间隔量为5MM。

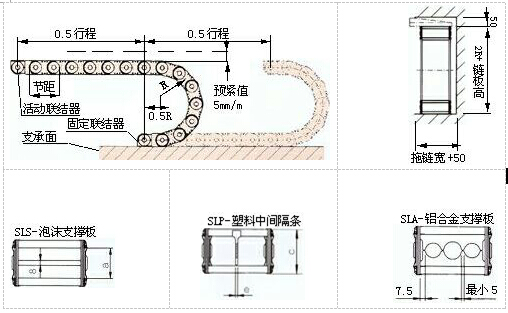

□ 拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。

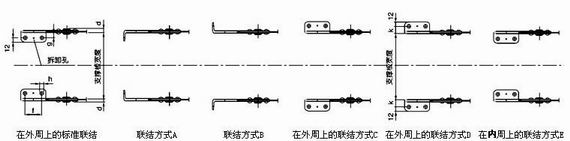

□ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周。
SLE型钢铝拖链主要参数，及支撑板尺寸
|
型号
|
弯曲半径
R (mm) |
节距
|
a
|
c
|
d
|
e
|
f
|
g
|
h
|
k
|
允许不用支承轮时
|
重量
100mm |
|
|
长度m
|
负载kg/m
|
||||||||||||
|
SLP120
|
50/100
150/200
|
50
|
19
|
35
|
5.5
|
3
|
20
|
7.5
|
7
|
9.5
|
3
|
4
|
2.30
|
|
SLS220
SLP220
SLA220
|
100/150/200
250/300
|
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
3
2
2
|
20
30
30
|
4.90
4.80
5.50
|
|
SLS320
SLP320
SLA320
|
150/200/250
300/400
|
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
4
3
3
|
25
40
40
|
9.10
9.10
10.00
|
|
SLS520
SLP520
SLA520
|
200/250/300
400/500
|
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
6
4
4
|
30
50
50
|
18.10
18.10
19.30
|
|
SLA620
SLP620
|
250/300/400
500/600
|
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
10
8
|
10
30
|
25.00
|
SLA520/3006875/350-D/E"S"
|
型号
|
半径
|
长度
|
支撑板宽度 |
固定方式
|
安装形式
|
标准连接安装不必在订货是说明

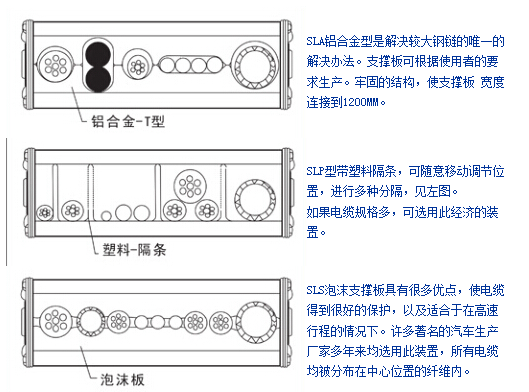

SLE型的多种不同支撑板
SLE铝合金型拖链于一般的拖链不同，它可通过固定的铝型材料满足不同要求的需要，支撑板宽可达1200MM在*高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到*佳保护。
我们每两节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订121/221/321/521/621，而不是120/220/320/520/620。即SLA221/200*2100/200"h"或SLP221/200*2100/200"h"

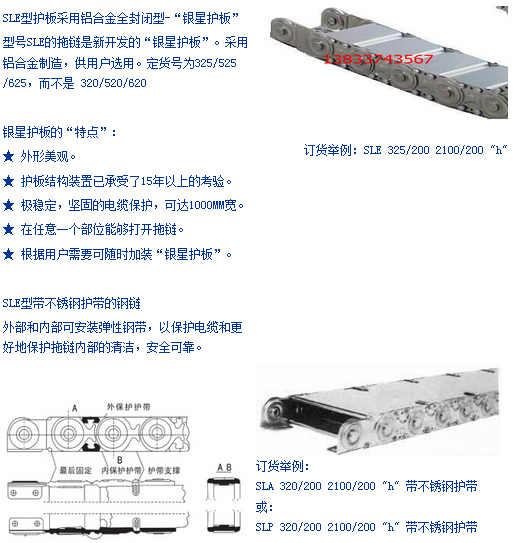

银星(silberStar)铝合金护板的拖链，订货型号为325/525/625。进一步的了解请参见下图"银星护板"即SLE325/200*2100/200"h"
