TLG 钢铝拖链 TLA,TLE

您当前的位置：首页 » 产品展示 » 塑料拖链&钢铝拖链 » TLG 钢铝拖链 TLA,TLE » TLG（SLA）金属拖链

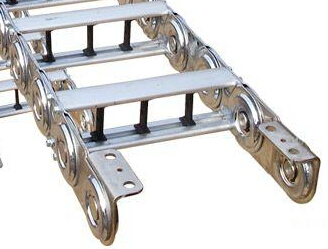

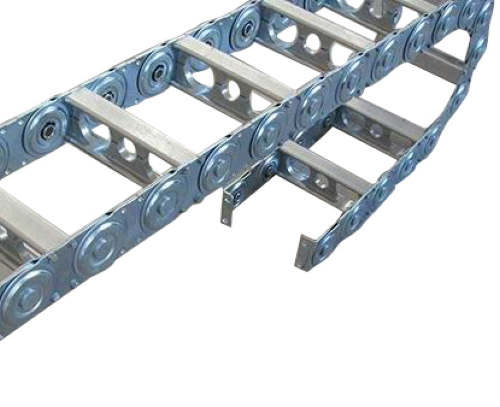

名称：TLG（SLA）金属拖链

详细信息

TLG(SLA)型钢制拖链型号 10,15\20,25\30,35\40,45\50

SLE型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-60MM，链板高度为35-150MM，可任意选用。
SLE型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板的宽度为150MM至600MM，孔与孔之间的间隔量为5MM。

链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过 300MM，拖链的长度超4M时出于稳定性原因，应考虑选择加大一号规格的拖链。

□ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的的10倍。弯曲半径可根据所给表格选择50-600MM，行程小的可相应选择较小的半径。

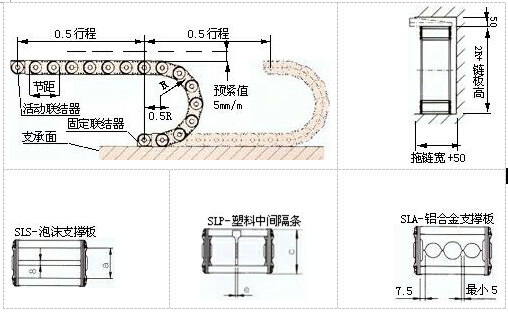

□ 拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。

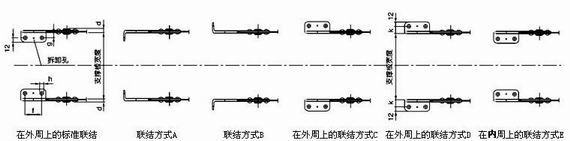

□ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周。

SLE 型钢铝拖链主要参数，及支撑板尺寸

型号	弯曲半径 R (mm)	节距	a	c	d	e	f	g	h	k	允许不用支承轮时		重量 100mm
											长度m	负载kg/m
SLP120	50/100 150/200	50	19	35	5.5	3	20	7.5	7	9.5	3	4	2.30

SLS220 SLP220 SLA220	100/150/200 250/300	75	31	50	8	4	30	12	9	15	3 2 2	20 30 30	4.90 4.80 5.50


SLS320 SLP320 SLA320	150/200/250 300/400	100	49	75	10	4	50	17	11	21	4 3 3	25 40 40	9.10 9.10 10.00


SLS520 SLP520 SLA520	200/250/300 400/500	125	68	100	14	4	70	22	13	28	6 4 4	30 50 50	18.10 18.10 19.30


SLA620 SLP620	250/300/400 500/600	175	118	150	14	8	115	26	13	32	10 8	10 30	25.00

注：1.当每分钟超过2个行程数或V=1m/秒时，请选购淬火钢制拖链及选择较大半径。

订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36

订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36
SLA520 / 300 6875 / 350 - D/E "S"

型号

半径

长度

支撑板宽度

固定方式

安装形式

标准连接安装不必在订货是说明
SLE型的多种不同支撑板
SLE铝合金型拖链于一般的拖链不同，它可通过固定的铝型材料满足不同要求的需要，支撑板宽可达1200MM在*高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到*佳保护。
我们每两节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订121/221/321/521/621，而不是120/220/320/520/620。即SLA221/200*2100/200"h"或SLP221/200*2100/200"h"

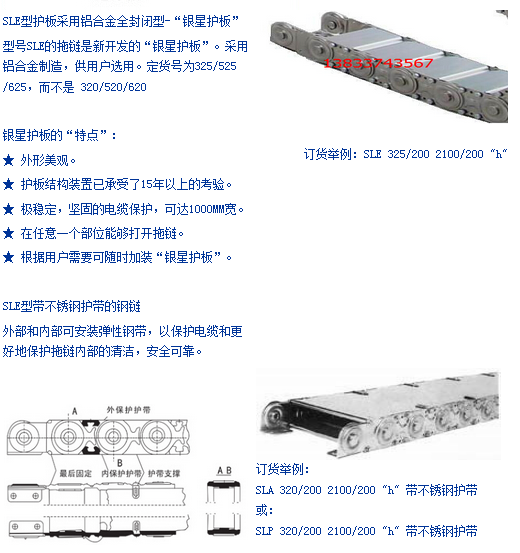

银星(silberStar)铝合金护板的拖链，订货型号为325/525/625。进一步的了解请参见下图"银星护板"即SLE325/200*2100/200"h"
